张力传感器
产品简介
一、产品介绍：
GY-1A型 单滑轮张力传感器是一种高精度张力测量传感器，适用于各种光纤、化纤、纱线、金属丝、电线电缆、胶带、钢带等张力检测，广泛应用于电子、化工、纺织、造纸、机械等领域
二、产品特点：
1、不钢材料，测力精度高，稳定性能好。
2、采用双联孔结构设计，拉压两用、输出对称性好。
3、表面喷砂、镀镍防腐处理，
4、动态响应频率高，0~100KHZ。

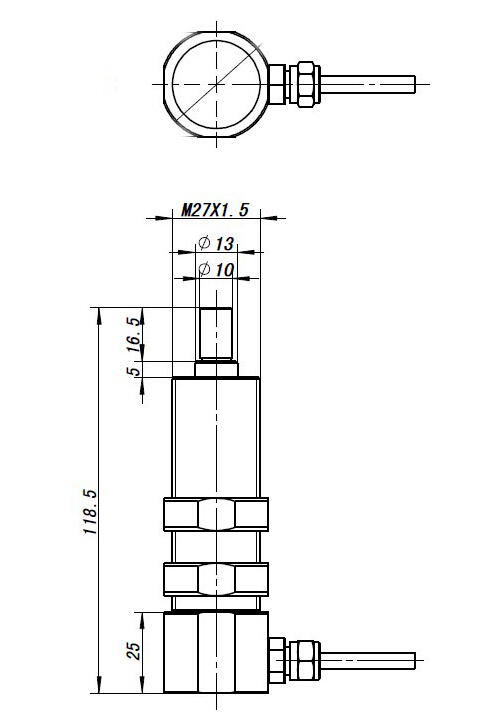

三、外形尺寸图：
三、技术参数表：
|
参数 |
Specifications |
技术指标/Technique |
|
额定容量 |
Capacity |
5N、10N、15N、20N、30N、50N、100N、200N、300N、500N、 |
|
输出灵敏度 |
Rated output |
2.0±10%mV/V |
|
零点输出 |
Zero balance |
±0.05mV/V |
|
非线性 |
Non-linearity |
0.05%F.S. |
|
滞后 |
Hysteresis |
0.05%F.S. |
|
重复性 |
Repeatability |
0.05%F.S. |
|
蠕变（30min） |
Creep(30min) |
0.05%F.S. |
|
温度灵敏度漂移 |
Temp.effect on output |
0.025%F.S./10℃ |
|
零点温度漂移 |
Temp.effect on zero |
0.025%F.S./10℃ |
|
输入电阻 |
Input impedance |
400±20Ω |
|
输出电阻 |
Output impedance |
350±5Ω |
|
绝缘电阻 |
Insulation |
≥5000MΩ/100VDC |
|
激励电压 |
Recommended excitation |
5～12V 推荐10V |
|
最大激励电压 |
Maximum excitation |
15V |
|
温度补偿范围 |
Compensated temp range |
-10~60℃ |
|
工作温度范围 |
Operation temp range |
-20~80℃ |
|
安全超载 |
Safe overload |
150%F.S. |
|
极限超载 |
Ultimate overload |
200%F.S. |
|
电缆线尺寸 |
Cable size |
Φ3×4000mm |
|
单件重量 |
Weight approx. |
0.5kg |
|
材料 |
Material |
不金钢 |
|
防护等级 |
IP Class |
IP67 |

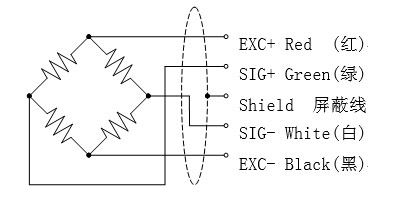

四、接线图：
