压力传感器
产品简介
一、用途与特点：
1、高度低，变形量小，测量精度高。
2、不锈钢或铝合金材料，拉压双向。
3、动态响应频率高，0~100KHZ。
4、焊接力测试及张力测试。
主要用于：汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域，模具组装及其他工业测试、测量及控制系统。

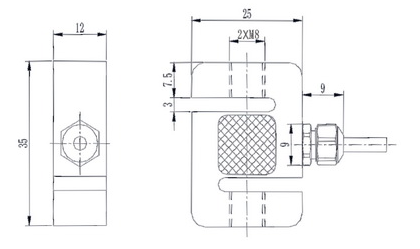

二、外形尺寸图：
三、技术参数表：
|
参数 |
Specifications |
技术指标/Technique |
|
额定容量 |
Capacity |
50、100、150、200、500、1000N |
|
输出灵敏度 |
Rated output |
2.0±10%mV/V |
|
零点输出 |
Zero balance |
± 0.05mV/V |
|
非线性 |
Non-linearity |
0.05%F.S. |
|
滞后 |
Hysteresis |
0.05%F.S. |
|
重复性 |
Repeatability |
0.05%F.S. |
|
蠕变（30min） |
Creep(30min) |
0.05%F.S. |
|
温度灵敏度漂移 |
Temp.effect on output |
0.025%F.S./10℃ |
|
零点温度漂移 |
Temp.effect on zero |
0.025%F.S./10℃ |
|
输入电阻 |
Input impedance |
385±20Ω |
|
输出电阻 |
Output impedance |
350±10Ω |
|
绝缘电阻 |
Insulation |
≥5000MΩ/100VDC |
|
激励电压 |
Recommended excitation |
5～12V 推荐10VDC |
|
最大激励电压 |
Maximum excitation |
15V |
|
温度补偿范围 |
Compensated temp range |
-10~60℃ |
|
工作温度范围 |
Operation temp range |
-20~80℃ |
|
安全超载 |
Safe overload |
150%F.S. |
|
极限超载 |
Ultimate overload |
200%F.S. |
|
电缆线尺寸 |
Cable size |
Φ3×4000mm |
|
单件重量 |
Weight approx. |
0.1kg |
|
材料 |
Material |
Stainless Steel（不锈钢） |
|
防护等级 |
IP Class |
IP66 |

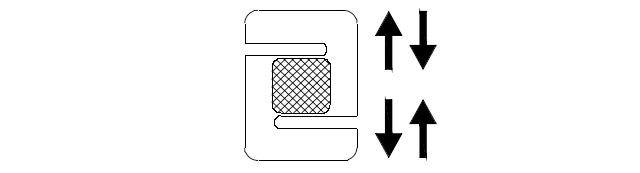

四、受力方式：

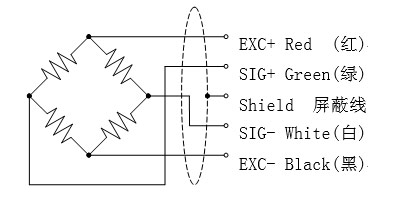

五、接线图：
